Gefälle (Abwasserleitung)

Die meisten Abwasserleitungen in Gebäuden und Grundstücken arbeiten als Freispiegelleitungen: Das Wasser fliesst ohne Pumpe, nur durch die Schwerkraft, vom höchsten zum tiefsten Punkt. Damit das funktioniert, muss jede liegende Leitung durchgehend leicht geneigt sein. Diese Neigung heisst Gefälle und wird als Höhenunterschied pro Länge angegeben, etwa in Prozent oder Promille.

Ein Gefälle von einem Prozent bedeutet zum Beispiel, dass die Rohrsohle auf hundert Metern um einen Meter absinkt. Welche Werte für eine bestimmte Leitung gelten, hängt von ihrer Funktion, dem Durchmesser und der Abwasserart ab. In der Schweiz legt die Norm SN 592 000 die Anforderungen für die Liegenschaftsentwässerung fest; Planer und Installateure richten sich danach.

Abwasser transportiert nicht nur Wasser, sondern auch Feststoffe: Fäkalien, Papier, Speisereste, Fett und Sand. Damit diese mitgenommen werden, braucht es eine ausreichende Fliessgeschwindigkeit. Ist das Gefälle zu gering, fliesst das Wasser zu langsam, Feststoffe setzen sich ab und bilden mit der Zeit eine feste Schicht, die den Querschnitt verengt.

Ein übermässig steiles Gefälle ist ebenfalls nicht ideal, weil das Wasser dann vorauseilen und Feststoffe zurücklassen kann; zudem entstehen Geräusche und stärkerer Verschleiss. Fallleitungen sind ein Sonderfall: Sie verlaufen senkrecht, und der Übergang zur liegenden Leitung wird mit Bögen und passender Beruhigungsstrecke so gestaltet, dass das Wasser sauber weiterfliesst.

Problematisch sind vor allem Abweichungen, die nachträglich entstehen. Setzt sich der Boden unter einer Grundleitung, sackt das Rohr stellenweise ab und bildet eine Senke, in der dauerhaft Wasser steht. Dort lagern sich Feststoffe ab, und im Winter kann das stehende Wasser bei frostgefährdeten Leitungen zusätzlich Schaden anrichten.

Von Gegengefälle spricht man, wenn ein Abschnitt sogar bergauf verläuft – meist eine Folge von Verlegefehlern oder Setzungen. Kunststoffrohre, die ohne ausreichende Bettung verlegt wurden, können sich zudem durchbiegen. Alle diese Fehler zeigen sich typischerweise durch Verstopfungen, die nach jeder Reinigung nach einiger Zeit an der gleichen Stelle wiederkehren.

Von aussen sieht man einer Leitung nicht an, ob ihr Gefälle stimmt. Den zuverlässigsten Befund liefert eine Kamerabefahrung. Moderne Inspektionssysteme messen dabei die Neigung des Kamerawagens und erstellen ein Gefälleprofil der Leitung. Zusätzlich zeigt das Bild stehendes Wasser, das sich in Senken sammelt – ein deutlicher Hinweis auf eine Unregelmässigkeit.

Bei neuen Leitungen wird das Gefälle bereits beim Verlegen mit Nivelliergerät oder Laser kontrolliert und vor dem Eindecken abgenommen. Bei bestehenden Anlagen helfen Pläne der Liegenschaftsentwässerung und Höhenkoten in den Schächten, die Messwerte der Kamera einzuordnen und die betroffenen Abschnitte genau zu verorten.

Grabenlose Verfahren wie Schlauchliner folgen dem bestehenden Rohr. Sie dichten Risse und Muffen ab, korrigieren aber kein Gefälle und heben keine Senke an. Ist das Gefälle das eigentliche Problem, muss der betroffene Abschnitt in der Regel in offener Bauweise neu verlegt werden – mit sauberer Bettung und kontrolliertem Gefälle.

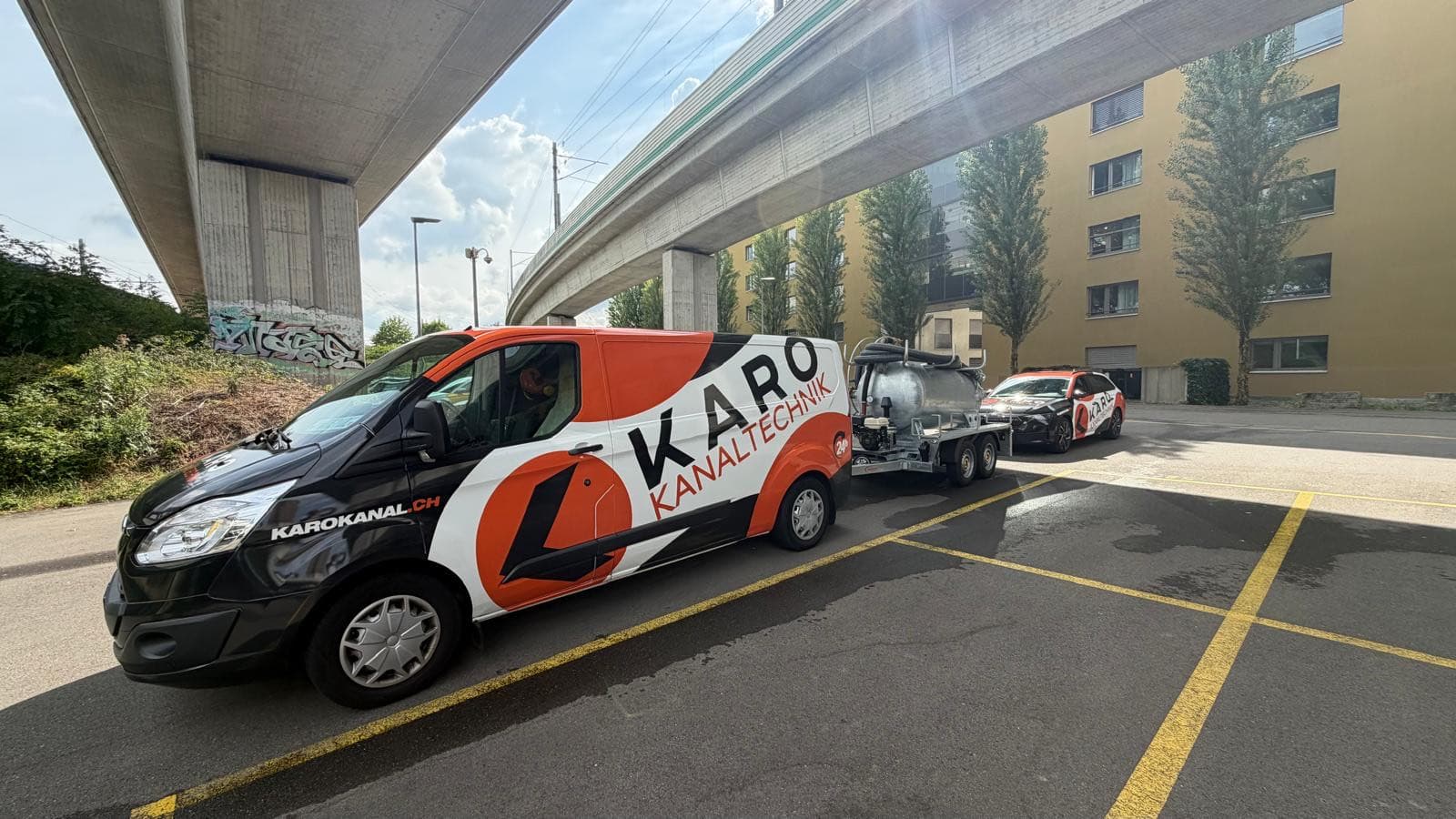

Ist eine Neuverlegung vorerst nicht möglich oder nicht verhältnismässig, hilft ein angepasster Unterhalt: regelmässige Hochdruckspülungen in festen Intervallen halten die Senke frei, bevor sich Ablagerungen verfestigen. Ein Fachbetrieb kann auf Basis der Kamerabefahrung einschätzen, welche Lösung wirtschaftlich und technisch sinnvoll ist.
