Zustandsklassen (VSA)

Eine Kanal-TV-Inspektion liefert zunächst eine lange Liste einzelner Beobachtungen: Risse, Versätze, Wurzeln, Ablagerungen, undichte Anschlüsse, Verformungen. Jede dieser Beobachtungen wird nach einem einheitlichen Code erfasst. Für Eigentümer und Gemeinden ist aber vor allem eine Frage wichtig: Wie schlimm ist es insgesamt, und bis wann muss etwas geschehen?

Genau das beantwortet die Zustandsklasse. Sie fasst die Schäden einer Haltung – also eines Leitungsabschnitts zwischen zwei Schächten – zu einer Gesamtbewertung zusammen. In der Schweiz hat sich dafür das System des Verbands Schweizer Abwasser- und Gewässerschutzfachleute (VSA) durchgesetzt, das von Gemeinden, Ingenieurbüros und Fachbetrieben gleichermassen verwendet wird.

Zustandsklasse 0 bezeichnet Leitungen, die bereits eingestürzt sind, deren Einsturz unmittelbar droht oder die den Abfluss nicht mehr gewährleisten – hier besteht sofortiger Handlungsbedarf. Klasse 1 steht für starke Schäden, die kurzfristig behoben werden müssen, etwa grosse Risse mit Scherbenbildung oder starke Verformungen. Klasse 2 umfasst mittlere Schäden mit mittelfristigem Handlungsbedarf.

Klasse 3 beschreibt leichte Schäden, die langfristig im Rahmen der Erhaltungsplanung angegangen werden. Klasse 4 bedeutet, dass keine oder nur unbedeutende Mängel vorliegen. Wichtig: Die Skala läuft umgekehrt zu Schulnoten – je tiefer die Zahl, desto dringender ist die Leitung. Wer das verwechselt, unterschätzt einen Befund schnell.

Grundlage ist die Schadenscodierung während der Inspektion. In Europa legt die Norm SN EN 13508-2 fest, wie Beobachtungen bei der optischen Inspektion kodiert werden; der VSA hat dazu eine Schweizer Umsetzung mit eigenen Vorgaben. Jeder Schaden erhält einen Code, eine Lage in der Leitung und eine Ausprägung, beispielsweise die Breite eines Risses oder das Mass eines Versatzes.

Aus diesen Einzelbefunden wird nach festen Regeln die Zustandsklasse der Haltung abgeleitet, wobei in der Regel der schwerwiegendste Schaden die Einstufung bestimmt. Die Bewertung berücksichtigt den baulichen Zustand; Fragen wie hydraulische Leistungsfähigkeit oder Umweltgefährdung durch Undichtheit fliessen je nach Auftrag zusätzlich in die Beurteilung ein.

Für private Eigentümer ist die Zustandsklasse vor allem ein Planungsinstrument. Eine Leitung der Klasse 3 oder 4 muss heute nicht saniert werden, sollte aber im Auge behalten werden. Bei Klasse 2 lohnt es sich, die Sanierung in den nächsten Jahren zu planen und finanziell vorzusehen. Klasse 1 und 0 verlangen ein rasches Vorgehen, weil Folgeschäden drohen.

Gemeinden, die private Leitungen im Rahmen des Generellen Entwässerungsplans prüfen lassen, setzen oft anhand der Zustandsklasse Fristen für die Sanierung. Ein sauber erstelltes Inspektionsprotokoll mit nachvollziehbarer Klassierung ist deshalb nicht nur für die eigene Planung wertvoll, sondern auch gegenüber Behörden, Käufern und Versicherungen.

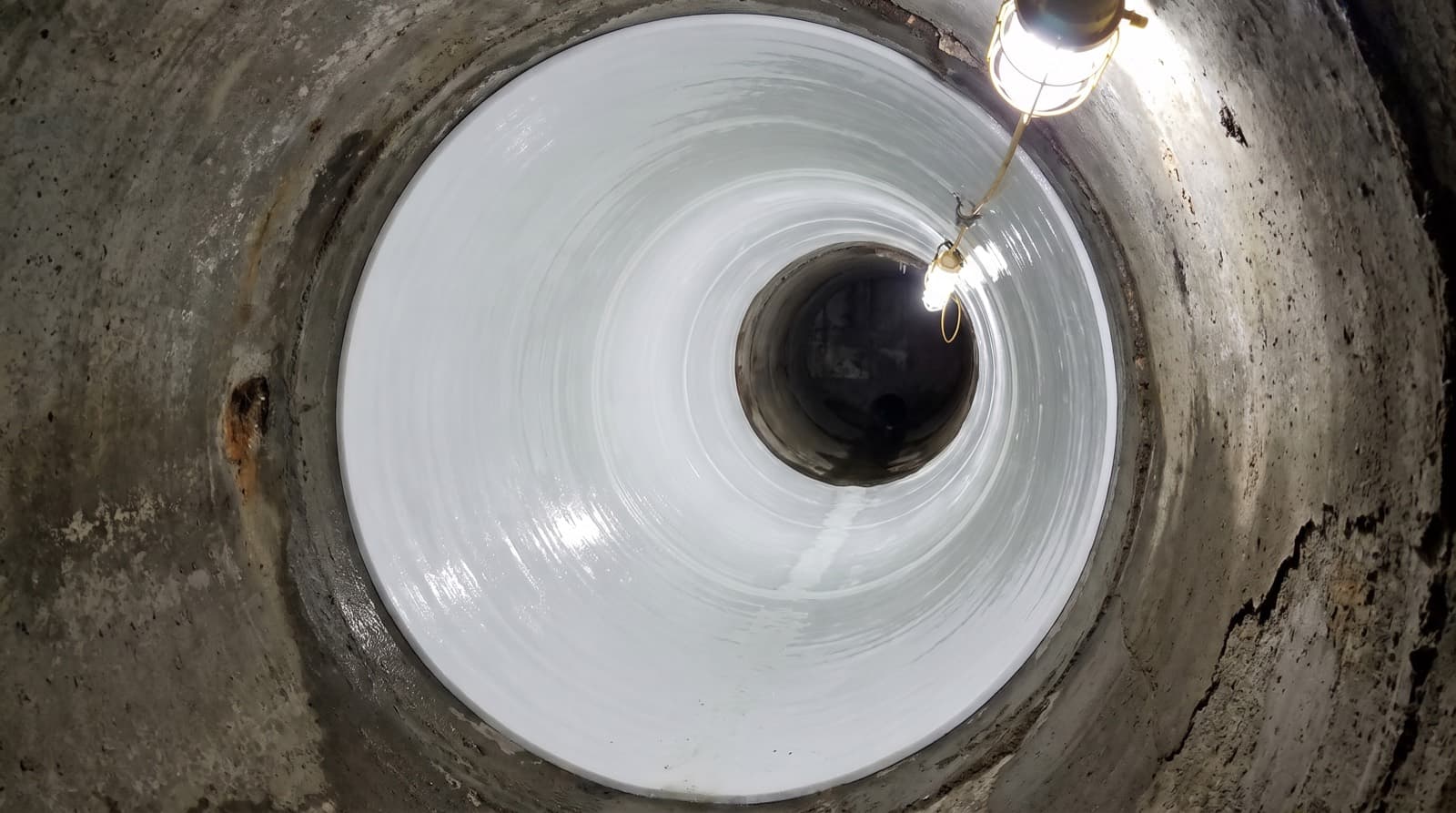

Die Zustandsklasse sagt, wie dringend gehandelt werden muss – nicht automatisch, wie. Die Wahl der Massnahme hängt von der Art der Schäden ab. Einzelne undichte Muffen oder Risse lassen sich oft punktuell mit einem Kurzliner beheben, verteilte Schäden über die ganze Haltung eher mit einem Schlauchliner. Eingestürzte Abschnitte oder Senken verlangen meist einen Ersatz in offener Bauweise.

Bei der Zustandsanalyse bewertet Karo Kanaltechnik deshalb nicht nur die Klasse, sondern zeigt auch auf, welche Sanierungsvarianten technisch möglich sind und in welcher Reihenfolge sie sinnvoll umgesetzt werden. So entsteht aus dem Inspektionsprotokoll ein konkreter, nachvollziehbarer Fahrplan für die Erhaltung der Leitungen.
